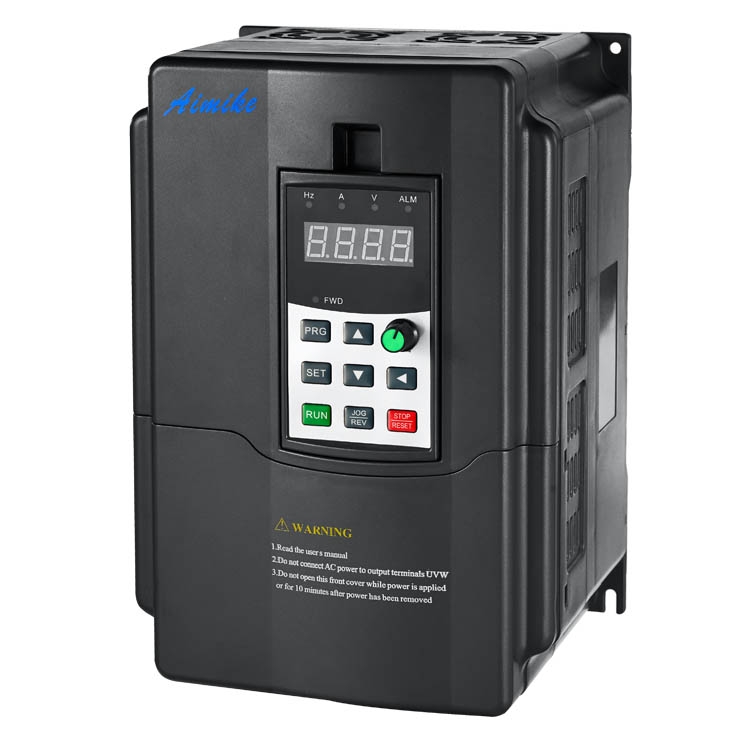

變頻器名稱： 三相5.5KW通用變頻器
適配電機功率：5.5KW
AMK3800系列三相5.5KW通用變頻器特點：
1，三相5.5KW通用變頻器獨特的電源與EPS功能，能將一臺變頻器當做一臺變頻電源或EPS運行。
2，三相5.5KW通用變頻器的智能節電功能與電量檢測功能，最大限度地減小電機運行的能量消耗，通過電量檢測功能讓用戶第一時間知道節能的效果。
3，三相5.5KW通用變頻器智能化的電機轉速追蹤技術，能以較快的速度追蹤電機當前轉速并實施快速跟蹤運行。
| 產品功能特點： | ||
| 1、 | 控制核心為于32位RISC單電機，運算速度達到1.3DMIPS，完成復雜電機控制算法，實現真正的實時控制。 | |
| 2、 | 具有強大擴展能力的SPI接口，標配配置RS485接口，采用MODBUS的協議。 | |
| 3、 | 高可靠性的電路設計，具有優越的抗電磁干擾性能。 | |
| 4、 | 高可靠性的散熱設計，提高產品使用壽命。 | |
| 5、 | 基于工程結構的窄體設計，更容易實現高密度安裝，節約空間和成本，更適合GGD柜式安裝。 | |
| 6、 | 變頻器內部采用疊層母排設計。 | |
| 7、 | 具有更高的可靠性和安全性 | |
| 8、 | 結構更加簡潔緊湊，節省內部空間。 | |
| 9、 | 減少雜散電感(降低由于電壓擊穿而引起的開關無件損壞概率)。 | |
| 10、 | 增加分布電容。 | |
| 11、 | 以更低的電壓降實現高電流承載能力。 | |
| 12、 | 通常比電纜更容易散熱冷卻，更小的溫升。 | |
| 項目 | 規范 | |
| 控 制 性 能 |
頻率控制范國 | 0-3000Hz |
| 輸出頻率精度 | 0.01Hz | |
| 設定頻率分辨率 | 數字設定：0.01Hz | |
| 模擬設定：AD轉換精度為千分之一 | ||
| 控制方式 | 開環VF控制 | |
| 轉矩提升 | 手動轉柜可調：自動全頻率段轉柜提升 | |
| 啟動轉矩 | 1Hz 150% 額定轉矩 | |
| 過載能力 | G型150%額定電流60s 180%額定電流1S P型120%額定電流60S 150%額定電流1s |
|
| 紡織擺頻控制 | 多種三角波頻率控制功能 | |
| 定長控制 | 給定長度控制功能 | |
| 定時控制 | 定時控制功能: 設定時間范圍 | |
| 功 能 描 述 |
加減速曲線 | 直線或S曲線加減速: 4種加減速時間0.1-360005連續可調 |
| 點動功能 | 點動頻率，00-3000Hz,點動加減速，0.1-3600.0s連續可調 | |
| 標準功能 | 多點VF曲線、手動轉矩提升、跳躍頻率功能、載波頻率功能、載波頻自動調整、啟動直流制動、停車直流制動，瞬時停電再起動、自動故障復位、16段多段速度運行，簡易PLC程序運行、紡織用擺頻功能、閉環PID調節控制 | |
| 控制特性 | 自動轉矩提升、自動轉差補償、自動穩定輸出電壓，轉速迫蹤啟動功能、加速時過電流抑制、恒速時過電流降頻功能、減速時過電壓探制，自動節能運行功運行 | |
| 運行命令通道 | 3種控制方式；健盤控制，端子控制，申行通訊控制 | |
| 頻軍源選擇 | 數字設定、模擬電壓設定，模擬電流設定、串行通訊口設定: 可以通過多種方式組合切換 | |
| 輸入端子 | 6個數字輸入端子，可擴展至10路，多達40種自定義功能，可兼容有源PNP輸入或NPN輸入、其中一路做高頻脈沖輸入(0-50kHz) :2個模擬輸入，可接收電壓信號（0-10V）或電流信號(0-20mA); | |
| 輸出端子 | 2個集電極開路輸出，多達50種自定義功能: 2個繼電部輸出，多達50種自定義功能， 2個模擬量輸出。多達50種自定義功能: 可以輸出電壓信號(0-10V) 或電流信號(0-20mA)； 1個高頻脈沖輸出（0-50KHZ)，多達50種自定義功能; |
|
| 保護功能 | 過壓保護，欠壓保護、過流保護、模塊保護、散熱器過熱保護、電機過載保護、外部故障保護。電流檢測異常、輸入電源異常。EEPROM異常、繼電器吸合異常 | |
| 運 行 環 境 |
防護等級 | IP20 |
| 安裝場所 | 垂直安裝在良好通風的電控柜內，無塵、無腐蝕性氣體、無可燃性氣體、無油霧、無蒸汽、無滴術的環境。不受陽光直曬 | |
| 環境溫度 | —10°C—十40°C(環境溫度高干40°C，請降額使用，每升高1°C，額定輸出功率減少1%，最高不極過5O°C) | |
| 海拔高度 | 0-2000米.1000米以上降額使用，每升高100米，額定輸出功率減少1% | |
| 溫度 | 20%-90%RH（無凝露） | |
| 振動 | 小于5.8米/平方秒（0.6g） | |
| 儲存溫度 |
—25°C~十65°C |
|
